DLC 코팅 기계의 선도적인 공급업체로서 저는 이 놀라운 장비가 어떻게 작동하는지에 대한 질문을 자주 받습니다. DLC(Diamond-Like Carbon) 코팅은 제조부터 자동차, 스포츠 장비까지 다양한 산업에 혁명을 일으킨 공정입니다. 이 블로그 게시물에서는 DLC 코팅 기계의 내부 작동 방식을 자세히 살펴보고 그 뒤에 숨겨진 과학과 실제 응용 프로그램을 설명하겠습니다.
DLC 코팅의 이해
기계 작동에 대해 알아보기 전에 DLC 코팅이 무엇인지 이해하는 것이 중요합니다. DLC는 다이아몬드와 유사한 성질을 지닌 비정질 탄소재료의 일종이다. 높은 경도, 낮은 마찰계수, 우수한 내마모성, 화학적 불활성으로 잘 알려져 있습니다. 이러한 특성으로 인해 DLC 코팅은 내구성과 성능이 중요한 응용 분야에서 매우 바람직합니다.
DLC 코팅기의 기본
DLC 코팅 기계는 물리적 기상 증착(PVD) 기술을 사용하여 다양한 기판에 DLC 코팅을 적용하는 복잡한 장비입니다. PVD는 진공 챔버에서 고체 물질을 기화시킨 후 기판 위에 증착하여 박막을 형성하는 공정입니다. DLC 코팅에 사용되는 PVD 공정에는 마그네트론 스퍼터링, 이온 도금, PECVD(플라즈마 강화 화학 기상 증착) 등 여러 유형이 있습니다.
DLC 코팅기의 작업 과정
DLC 코팅기의 작동은 여러 주요 단계로 나눌 수 있습니다.
1. 기판 준비
DLC 코팅 공정의 첫 번째 단계는 기판 준비입니다. 금속, 세라믹, 플라스틱으로 만들어진 기판은 기름, 그리스, 먼지 등의 오염 물질을 제거하기 위해 철저하게 청소해야 합니다. 이는 일반적으로 화학적 세척과 초음파 세척을 함께 사용하여 수행됩니다. 세척 후 기판을 건조시킨 후 코팅 챔버에 넣습니다.
2. 진공 챔버 대피
기판이 코팅 챔버에 배치되면 챔버를 비워서 고진공 환경을 만듭니다. 이는 코팅 공정 중 잔류 가스를 제거하고 산화 또는 오염을 방지하는 데 필요합니다. 진공 수준은 일반적으로 10^-3 ~ 10^-6 Torr 범위입니다.
3. 플라즈마 생성
진공 챔버가 비워지면 챔버 내부에 플라즈마가 생성됩니다. 플라즈마는 이온, 전자 및 중성 입자로 구성된 고도로 이온화된 가스입니다. DLC 코팅 기계에서 플라즈마는 일반적으로 무선 주파수(RF) 또는 직류(DC) 전원의 조합을 사용하여 생성됩니다. 플라즈마는 기판 표면 청소, 코팅 재료 활성화, 코팅 증착 촉진 등 코팅 공정에서 여러 가지 중요한 기능을 수행합니다.
4. 코팅재료의 기화
플라즈마가 발생하면 코팅재료가 기화됩니다. DLC 코팅의 경우 코팅 재료는 일반적으로 탄소입니다. 탄소를 기화시키는 방법에는 마그네트론 스퍼터링, 이온 도금, PECVD 등 여러 가지 방법이 있습니다.
- 마이크로파 스퍼터링:마그네트론 스퍼터링에서는 탄소로 만들어진 타겟에 플라즈마의 고에너지 이온이 충격을 가합니다. 이온은 원자나 탄소 분자를 타겟에서 떨어뜨린 다음 플라즈마를 통해 이동하여 기판에 증착됩니다.
- 이온 도금:이온 도금에서는 전자빔이나 저항성 히터를 사용하여 탄소를 고온으로 가열하여 기화시킵니다. 기화된 탄소는 플라즈마 내에서 이온화되고 전기장에 의해 기판을 향해 가속됩니다.
- 플라즈마 강화 화학 기상 증착(PECVD):PECVD에서는 메탄이나 아세틸렌과 같은 탄화수소 가스가 플라즈마 챔버로 유입됩니다. 가스는 플라즈마에 의해 탄소와 수소 라디칼로 분해된 후 기판 표면에서 반응하여 DLC 코팅을 형성합니다.
5. 코팅 증착
기화된 탄소 원자나 분자는 플라즈마를 통과하면서 이동하면서 플라즈마 내의 이온 및 전자와 충돌하여 이온화됩니다. 이온화된 탄소 입자는 전기장에 의해 기판에 끌어당겨 기판 표면에 증착되어 DLC 코팅의 얇은 필름을 형성합니다. 코팅의 두께는 증착 시간, 전력 입력 및 가스 유량을 조정하여 제어할 수 있습니다.
6. 치료 후
코팅이 증착된 후 기판은 코팅의 특성을 향상시키기 위해 후처리 공정을 거칠 수 있습니다. 여기에는 어닐링, 이온 주입 또는 레이저 치료가 포함될 수 있습니다. 후처리를 통해 DLC 코팅의 경도, 접착성, 내마모성을 향상시킬 수 있습니다.
DLC 코팅기의 응용
DLC 코팅 기계는 다음을 포함한 다양한 산업 분야에서 사용됩니다.
- 도구 제조: 도구 PVD 코팅기드릴, 엔드밀, 인서트 등의 절삭 공구에 DLC 코팅을 적용하는 데 사용됩니다. DLC 코팅으로 공구의 경도, 내마모성, 절삭 성능이 향상되어 공구 수명이 길어지고 가공 효율이 높아집니다.
- 자동차 산업:DLC 코팅은 자동차 산업에서 피스톤, 밸브, 캠축과 같은 엔진 부품을 코팅하여 마찰과 마모를 줄이는 데 사용됩니다. DLC 코팅은 엔진의 연비와 성능도 향상시킨다.
- 의료 기기:DLC 코팅은 의료 산업에서 수술 기구, 임플란트, 보철물을 코팅하는 데 사용됩니다. DLC 코팅은 생체 적합성과 내마모성 표면을 제공하여 감염 위험을 줄이고 의료 기기의 수명을 향상시킵니다.

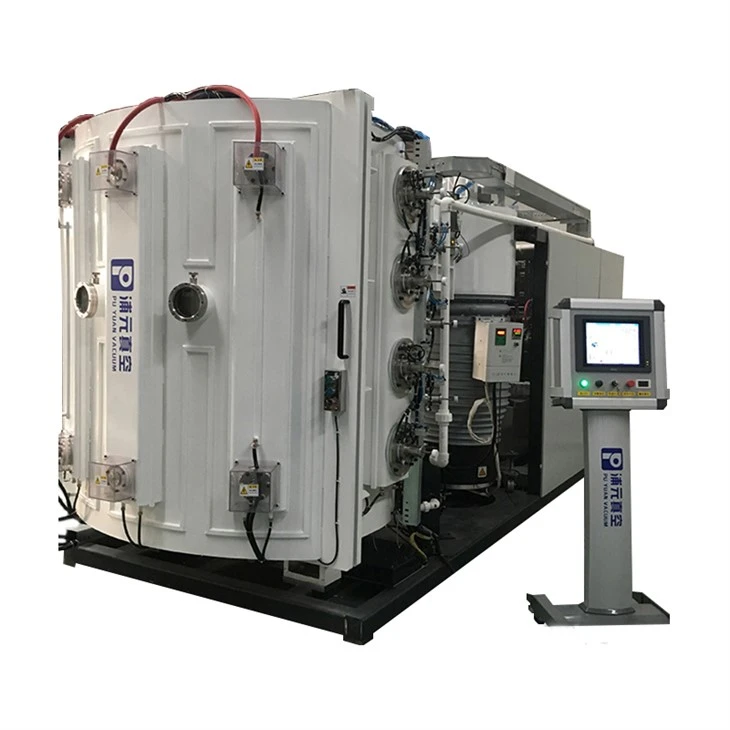

- 스포츠 장비: 골프 PVD 코팅기DLC 코팅은 골프 클럽 헤드, 테니스 라켓 프레임 및 기타 스포츠 장비를 코팅하는 데 사용됩니다. DLC 코팅은 스포츠 장비의 성능과 내구성을 향상시켜 더 나은 플레이 가능성과 긴 수명을 제공합니다.
DLC 코팅기 사용의 장점
A를 사용하면 여러 가지 장점이 있습니다.DLC 코팅기:
- 고품질 코팅:DLC 코팅기는 경도가 우수하고 내마모성이 우수하며 마찰계수가 낮은 고품질 코팅을 생산할 수 있습니다. 코팅은 균일하고 기판에 대한 접착력도 좋습니다.
- 다재:DLC 코팅기는 금속, 세라믹, 플라스틱 등 다양한 기판을 코팅하는 데 사용할 수 있습니다. 이 기계는 수소화 DLC(aC:H) 및 비수소화 DLC(aC)와 같은 다양한 유형의 DLC 코팅을 증착하는 데에도 사용할 수 있습니다.
- 환경 친화적:DLC 코팅 기계는 전기 도금과 같은 전통적인 코팅 방법에 비해 환경 친화적인 PVD 기술을 사용합니다. PVD 공정은 유해 폐기물이나 배출물을 생성하지 않으므로 보다 지속 가능한 옵션이 됩니다.
- 비용 효율적:DLC 코팅 기계는 코팅 애플리케이션을 위한 비용 효율적인 솔루션이 될 수 있습니다. 기계는 수명이 길고 유지 관리가 최소화되어 시간이 지남에 따라 운영 비용이 절감됩니다.
결론
결론적으로, DLC 코팅 기계는 PVD 기술을 사용하여 다양한 기판에 DLC 코팅을 적용하는 정교한 장비입니다. 기계는 고진공 환경을 조성하고, 플라즈마를 생성하고, 코팅 재료를 기화시키고, 기판에 코팅을 증착하여 작동합니다. DLC 코팅은 높은 경도, 내마모성, 낮은 마찰 계수 등 여러 가지 장점을 제공하므로 다양한 산업 분야의 광범위한 응용 분야에 적합합니다.
당사의 DLC 코팅 기계에 대해 자세히 알아보고 싶거나 특정 코팅 요구 사항에 대해 논의하고 싶다면 주저하지 말고 당사에 문의하세요. 우리는 귀하에게 더 많은 정보를 제공하고 귀하의 요구 사항에 적합한 솔루션을 찾는 데 도움을 드리게 되어 기쁘게 생각합니다.
참고자료
- "물리적 기상 증착(PVD) 처리", 필름 및 코팅을 위한 증착 기술 핸드북, 제2판, RF Bunshah 편집, Noyes Publications, 1994.
- "다이아몬드 유사 탄소 코팅: 구조, 특성 및 응용", 표면 및 코팅 기술, Vol. 201, 7~8호, 2006.
- "다이아몬드 유사 탄소 필름의 플라즈마 강화 화학 기상 증착," 진공 과학 및 기술 A 저널: 진공, 표면 및 필름, Vol. 1998년 16월 6일.
